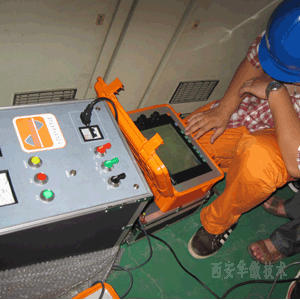

KC-900三次脉冲电缆故障测试仪

  在整个电缆故障测试中测距主机是电缆故障测试中的关键部分，它决定了电缆故障测试过程的快速与准确性。国内现在大量采用的低压脉冲法、高压冲闪法等行波法，这些方法基本能应付电缆的低阻、开路和短路故障。但实际工作中遇到的故障以高阻故障居多，而各厂家生产的电缆故障测试仪全都沿用传统的冲击闪络法和电流取样技术。由于其测试波形较为复杂，要求操作使用人员必须训练有素，而且要有较丰富的现场测试经验。多数人掌握不了波形分析的要领，难以在现场分析波形和快速准确地排除电缆故障，而三级脉冲技术就是为了解决上述问题而发展形成的。
三级脉冲基本工作过程为：
1、 在不击穿被测电缆故障点的情况下，测得低压脉冲的反射波形，并作为标准波形保存以备比较；
2、 接着用高压脉冲击穿电缆的故障点并产生电弧，此为第一级脉冲。
3、 同时中央控制单元发出中压脉冲来稳定和延长燃弧时间，此为第二级脉冲；
4、 最后发出多个低压脉冲进行采样，此为第三级脉冲。由于燃弧时间从微秒级提高到毫秒级，相当于人为将故障点短路，因此得到的反射波形是一标准的低压脉冲反射波形。
5、 将先后得到的两条波形叠加后可以发现波形的发散点就是故障点的位置。由于所有波形均显示为低压脉冲波形，故障点判距简单并实现了仪器自动判距功能。

三级脉冲技术的两个关键为：
1、 处理好低压脉冲与高压闪络的合拍问题。即采样成功率的问题。
2、 采样后的波形处理问题，在测量脉冲发送适时的前提下，还要保证波形记录分析仪记录的是正确的信号。这就要求弧反射滤波仪的处理能力优越。
功能特点:
采用国际最先进的三级脉冲自动选波法、同时具有八次脉冲法、高压闪络法和低压脉冲法。
高阻故障均以低压脉冲波形显示，波形简单易判读。
由于采用了三级脉冲，仪器采样成功率、测试精度等优于所有二次或八次（多次）脉冲。
仪器具有强大的数据处理功能，通过高智能的模糊判断技术可自动判断故障距离
中央控制单元内设同步放电机构，免去外接球间隙并需调节的烦恼及不安全性。
技术参数
可测故障类型：
低阻故障、短路或开路故障；
闪络性故障或电阻值极高的故障；
封闭性故障或一般高阻的故障；
测试方法：低压脉冲法、高压闪络法、三级（多次）脉冲法。
可测电缆的电压等级： 35KV以下各类电缆；
数据采集频率：100MHz/50MHz/25MHz/12.5MHz
最大测试距离： 40km；
读数精度误差： 1m；
使用环境温度： -10～45℃；
工作电源：内置充电电池，亦可外接交流电源工作。
系统测试精度： 小于10cm
自动判距： 将所测的三级脉冲故障波形与低压脉冲波形同时显示在屏幕上时，仪器可自动判断故障距离。
微机接口： 与计算机相接，可通过计算机管理软件对所测电缆备案分析。

   标准配置：电缆主机

   选择配置：中央控制单元
