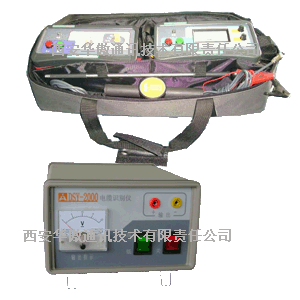

HDSY-3000音频感应法电缆识别仪在电缆施工及维护工作中有重要意义。 随着城市的发展，原有的地貌和地下管线都有相当大的变化，由于电网改造、架空线入地，电缆搬迁和排管中故障电缆的修复等等原因，我们经常需要从多根电缆中选出一根特定的电缆来进行割接。识别工作必须准确无误，否则将影响到人身及设备安全。同时，电缆原有的图纸必须及时修正数据，其中有少数电缆无路径资料。在这些情况下，我们必须准确地测定出电缆的埋设路径，以便补上或修改图纸。
目前电缆识别仪主要有脉冲极性法和音频感应法两种,脉冲极性法电缆识别在电缆施工及维护工作中有重要意义,脉冲极性法的只能对停运电缆进行识别，而音频法主要应用于运行电缆的识别，解决了带点电缆的识别难题，如果配上路径探头，还能解决带电电缆的路径寻测的问题。
HDSY-3000音频感应法电缆识别仪采用没有电接触的间接耦合方式实现对电缆快速、安全、准确地识别。该仪器具有如下特点：采用间接耦合方式，操作者与电缆不存在任何电气上的接触，极大程度地保证了人身安全。不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，同时大大减少了由于停电所造成的直接和间接的经济损失。
仪器工作模式：
1）信号幅度比较法：将功率交流信号通过发送钳耦合进目标电缆；用接收钳检测各电缆的交流信号幅度；目标电缆的信号幅度最大，据此可检测出目标电缆。

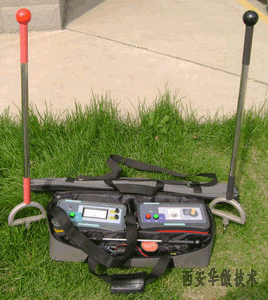

2）电缆寻踪：功率信号发生器产生寻踪信号，通过发送钳将信号耦合进电缆。通过寻踪器（选件）就可找出电缆的走向。工作图如下：

电缆识别耦合接线
测试方法
电缆线芯中流过音频信号的发射电流,其方向是从信号发生器流向电缆末端,而部分回复电流经金属护层从电缆末端流向信号发生器,但其数值较发射电流小得多。
用夹式探测仪夹住电缆(必须全部夹住)。如果信号接收仪的信号幅度较大,则被夹电缆为被测电缆。如信号很弱,则被夹电缆非被测电缆。
被测电缆不能停电时，只能采用耦合式连接进行路径测定。

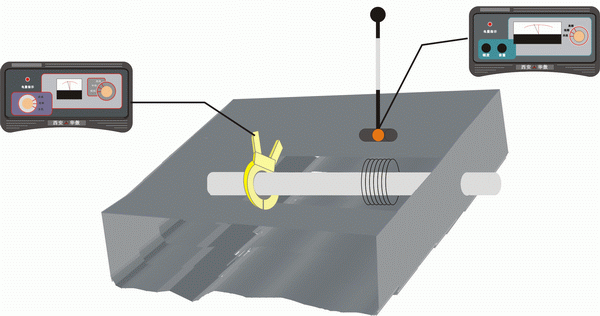

a.接线(图8)
图8 路径测定耦合式连接实际接线图
用夹式探测仪（耦合线圈）夹住电缆，音频发生器的两输出端接夹式探测仪的输入端。
b.测试方法 对夹式探测仪施加音频信号，电缆金属护层和线芯中将产生耦合音频信号，可以用感应线圈来接收该信号。判断方法同直接式连接
。
耦合式连接的测试效果较直接式连接差,且耦合信号随着距离增长而减弱。其优点是可对运行电缆施加信号,找出电缆路径,保证了供电的可靠性。
主要技术指标：
发射机:
输出频率：916Hz、32KHZ；
输出功率：1W、3W；（输出阻抗自动匹配）；
电源类型：12节五号干电池（或选配充电电池）；
工作温度：-15℃-- 50℃ ；
尺寸：75*180*160；
电缆非被测电缆。
重量 1.3公斤；
接收机：
输出频率 916Hz、32KHZ；
探测路由误差:±２cm
探测埋深误差:±５cm
探测路由及故障定点的距离：0～10km；
输出显示:表头
电源类型：6节五号干电池（或选配充电电池）；
工作温度：-15℃-- 50℃；
尺寸：75*180*160；
重量：0.8公斤；
|
