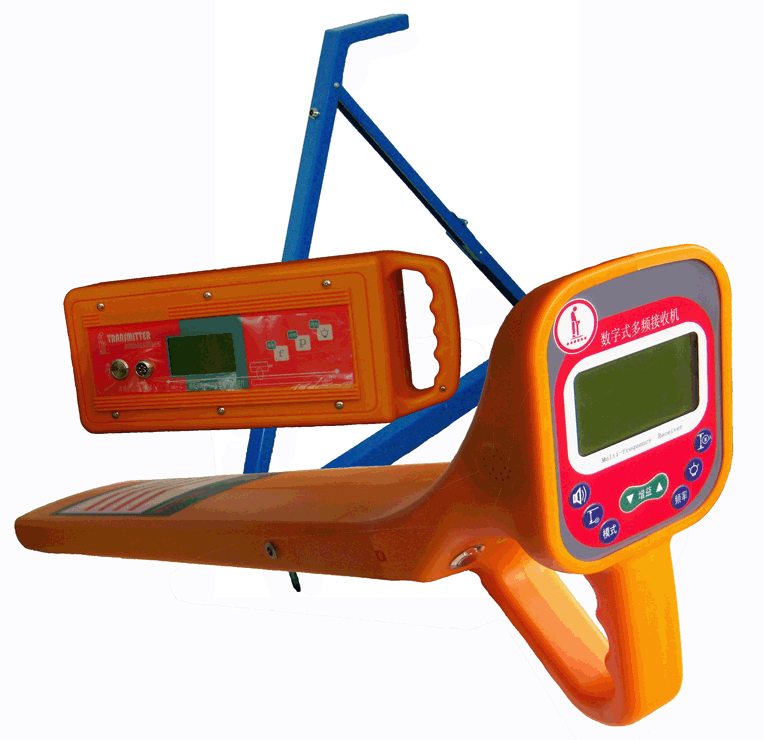

ZMY-2000直埋电缆故障测试仪

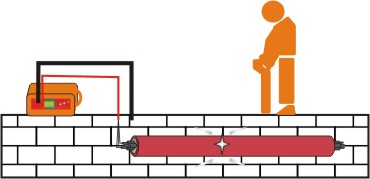

  ZMY-2000直埋电缆故障测试仪是国内独有的全数字电缆故障探测仪器，可测试电缆的开路、对地短路故障、相间短路故障，可测试运行电缆的路径。测试过程无需施加高压、无需波形分析、无需市电供电。沿电缆点对点查找：路径查找、埋深测定、故障定点一人同步完成。操作简单、快速高效。基本原理：利用电磁感应原理加以通讯技术设计而成。通过接收泄漏到地面的电磁波信号大小来确定开路、短路以及阻抗小于2M的外皮受损故障点。发射机发射一定幅度的交变电压，发射幅度根据负载状况自动调节，同时通过液晶显示环路阻抗及信号处理结果。对于对地短路故障探测时，当故障位于两个探针正中间时，检测器读数几乎为零。当探针位于故障同一侧时，信号显示最大。通过判断大-小-大的变化，这使得它可以精确定位故障。同时接收机可同步接收发射机发出的多频信号，通过信号的变化也可以确定短路与开路故障的准确位置。同发射机一样电源是由充电池作为供电电源的。
仪器优点：不需市电，不需加高压，不需波形分析，操作简单易掌握。可寻测电缆路径。可解决DZY-2000（时域反射法）所不能解决的金属性接地故障。特别是在低压直埋电缆及路灯电缆定位的功能是非常实用可靠并不伤害电缆等负载。
仪器缺点：对于封闭性高阻及非直埋的电缆故障无法解决。由于不可测试故障点的大致距离，因此对长距离电缆故障测试工作量较大。
技术参数
故障测试法：信号比较法、A字架法
路径寻踪：直连法、感应法
工作电源：电池供电
工作电压：小于1000V
精 度：路径定位深度的±5%
故障定位：深度的±3%
探 深：直连法6米，感应法3米
可测故障阻值： ≤2MΩ
接收机体积：700×110×200 mm
发射机体积：320×160×130 mm
接收机重量：2公斤
发射机重量：4公斤

   标准配置：发射机

、

接收机

   选择配置：探损杆
