DTY-2000电缆综合探测仪

  DTY-2000电缆综合探测仪测试电缆路径只是它的一个基本功能之一,西安华傲精心打造的DTY-2000电缆综合探测仪而它同时具备运行电缆识别、查找电缆开路及对地短路故障等多项功能。此款机彻底解决了过去无法解决的金属性死接地故障以及带电电缆识别、带电电缆寻径的难题。测试过程不需电源,简单轻松,智能化程度高。
功能特点
同时具有直连法、耦合法、感应法。耦合法可寻测运行电缆的路径;感应法可盲测地下电缆的路径。
智能化、数字化,多频率的技术优势使得DTY-2000具有识别电缆的功能,特别是它的带电电缆识别功能。 
测试电缆的开路故障及对地短路故障。比如路灯电缆故障测试,测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析; 
具有四种探测频率—低频、中频、高频、射频、50Hz,由于具有多种频率,各种条件下的测试轻松实现。 
独有的感应测试法,特别适合“盲测”地下电缆、光缆、水管等金属性质管线。 
电缆埋深测量为一键直读;内置欧姆表可测环路电阻,判断故障性质; 
全数字处理、大屏幕液晶显示,使得DTY-2000在操作上达到了完全的智能化,清晰的图形显示及蜂鸣器的提示使你在操作中轻松自如。 
按动一键液晶屏直接显示电缆深度。 
DTY-2000整套仪器采用充电池供电,因此在测试中不需市电,极大地方便了使用者。  运行电缆路径的查找

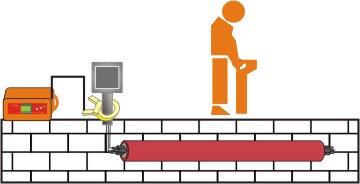

使用DTY-2000可以轻松解决带电电缆路径查找的问题。将测量耦合钳夹住待测电缆,发射机通过耦合钳在目标电缆上产生耦合信号。沿电缆路径即可接收到发射机施加的信号。此种工作方式可探测电缆长度不小于3公里。仪器接收机还能探测运行电缆的50Hz频率信号,这种工作方式对于区分带电电缆及不带电电缆是非常是实用的,在这种方式中,不需要使用发射器。
整套仪器均为工程塑料机壳,结实耐用。
技术参数
发射机
工作频率:低频、中频、高频、射频
工作模式:直连法、耦合法、感应法
匹配负载:5欧姆—3000欧姆
阻抗显示:五位数字地下电缆的盲测

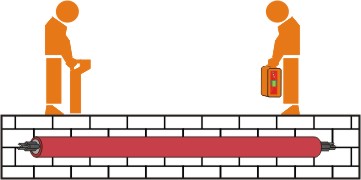

在某些情况下,操作者不可能接近电缆来进行直接连接或使用耦合钳,此时可使用发射机内置的感应天线来发射输出信号,将信号感应到被测地下电缆上来进行定位探测。此种工作方式可探测电缆深度不小于2米。
过热过流:自动保护
功率输出:低挡、中档、高挡
(最大输出功率不小于8W)
电池类型:8节充电电池
电池寿命:连续工作8小时至16小时
间断工作12小时至24小时
工作温度:-10°C—40°C 直埋电缆故障的查找

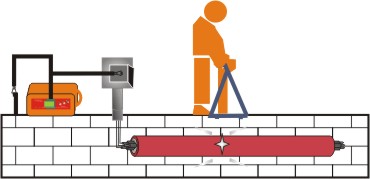

本仪器可应用跨步电压法判断直埋电缆的对地绝缘电阻小于2MΩ以下的电缆故障;也可用信号强弱法判断电缆开路短路故障。DTY-2000地下电缆测试仪改变了传统的电缆故障定位概念,不需高压试验装置,不需使用交流电源,不需分析波形,接线简单明了,使用一看即会。
尺寸大小:16×16×39CM
重 量:4公斤(含电池)
接收机:
工作频率:低频、中频、高频、射频、50HZ无源交流频率
天线模式:波谷法(竖直线圈)、波峰法(水平线圈)
声音指示:随信号强度变化的调频音调
电流指示:显示被测电缆的有效电流值(单位:mA)
工作温度:-10°C——40°C运行电缆的识别

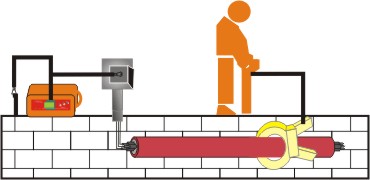

带电电缆的识别:将发射机通过发射耦合钳卡在电缆上,在另一端电缆的暴露处用接收耦合钳连接接收机并卡在电缆上。此时根据信号大小就可判断哪一根为加信号电缆。(此方法需多配一把特制接收钳)。接收机与接收钳及发射机联合使用时,可以用于电缆带电状态判别。
电池型号:6节充电电池
电量指示:图形显示
电池寿命:连续工作>8小时:间断工作 >16小时
信号强度表示:条形图、数字量程0——999
增益控制:手动调节 动态范围为100db
探测深度:最大探深不小于5米(直连法)
最大探测距离:直连法时绝缘良好的电缆最大可达15KM
深度测量:按深度键 三位数字显示
精度:低频:±(1-5)%≤2.5米 射频:±(5-12)%≤2.5米
尺寸大小:70×20×11CM
重量: 3公斤(带电池)

   标准配置:发射机、接收机、"A"字架、充电电池、充电器、耦合钳、仪器箱
